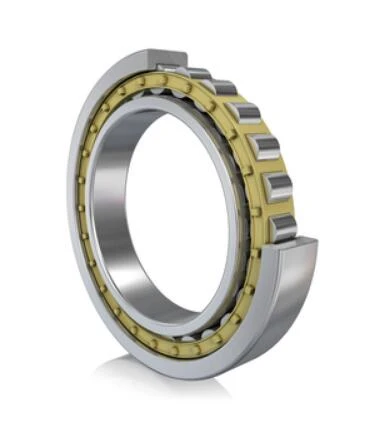

НУ220-Е-КСЛ-М1-Цилиндрични ваљкасти лежај
Главне димензије и подаци о перформансама
| d |
100 мм |
Пречник отвора |
| D |
180 мм |
Спољни пречник |
| B |
34 мм |
Ширина |
| Cr |
295,000 N |
Основно динамичко оптерећење, радијално |
| C0r |
305,000 N |
Основно статичко оптерећење, радијално |
| Cур |
40,500 N |
Граница оптерећења на замор, радијална |
| nG |
6,800 1/мин |
Ограничавање брзине |
| nϑr |
3,450 1/мин |
Референтна брзина |
| ≈m |
3.82 кг |
Тежина |
Монтажне димензије
| dсам у |
112 мм |
Рамена осовине минималног пречника |
| dа мак |
117 мм |
Максимални пречник рамена осовине |
| dб мин |
122 мм |
Минимално раме осовине |
| Dа мак |
168 мм |
Максимални пречник рамена кућишта |
| rа мак |
2 мм |
Максимални радијус удубљења |
| rа1 мак |
2 мм |
Максимални радијус удубљења |
Димензије
| rмин |
2,1 мм |
Минимална димензија скошења |
| r1 минут |
2,1 мм |
Минимална димензија скошења |
| s |
1,5 мм |
Аксијално померање |
| E |
163 мм |
Спољни прстен пречника стазе |
| F |
119 мм |
Унутрашњи прстен пречника стазе |
| D1 минут |
156,9 мм |
Минимални пречник ребра спољни прстен |
Распон температуре
| Tмин |
-30 степен |
Радна температура мин. |
| Tмак |
150 степени |
Радна температура мак. |
Цилиндрични ваљкасти лежајеви су популарни тип котрљајућих лежајева који имају високу радијалну носивост, ниско трење и једноставан дизајн. Ови лежајеви се састоје од цилиндричног унутрашњег прстена и спољашњег прстена, са ваљцима који су постављени између. Цилиндрични ваљци су вођени унутрашњим и спољашњим прстеном, омогућавајући им да се котрљају глатко и равномерно.
Једна од главних предности цилиндричних ваљкастих лежајева је њихова способност да подносе веома велика радијална оптерећења. Цилиндрични облик ваљака равномерно распоређује оптерећење на великој контактној површини, смањујући напрезање на лежају. Ово чини цилиндричне ваљкасте лежајеве идеалним за тешке примене као што су грађевинска опрема, рударске машине и ветротурбине.
Поред своје носивости, цилиндрични ваљкасти лежајеви такође имају ниско трење и високу оперативну ефикасност. Ваљци и кавез су дизајнирани да минимизирају трење и смање стварање топлоте, побољшавајући укупне перформансе лежаја. То значи бољу енергетску ефикасност и дужи радни век.
Цилиндрични ваљкасти лежајеви се такође лако инсталирају и одржавају. Доступни су у различитим величинама и конфигурацијама како би одговарали различитим апликацијама и могу се лако заменити или поправити ако је потребно. Уз правилно подмазивање и одржавање, цилиндрични ваљкасти лежајеви могу пружити поуздане и дуготрајне перформансе.
Неке уобичајене примене цилиндричних ваљкастих лежајева укључују алатне машине, пумпе, генераторе и електричне моторе. Такође се често користе у аутомобилској и ваздухопловној индустрији због својих високих перформанси и поузданости.
Све у свему, цилиндрични ваљкасти лежајеви су свестрано и поуздано решење за тешке примене где су велика радијална оптерећења и ниско трење критични. Са својим једноставним дизајном, лакоћом уградње и одржавања и способношћу да се носе са тешким условима, они су идеалан избор за широк спектар индустрија и апликација.
| НЕ. | d | D | B |
| СЛ183017-А-Ц2 | 85 | 130 | 34 |
| СЛ183017-А-Ц3 | 85 | 130 | 34 |
| РСЛ183017-А | 85 | 121.44 | 34 |
| СЛ{0}}А | 30 | 55 | 34 |
| СЛ185006-А-Ц3 | 30 | 55 | 34 |
| СЛ045006 | 30 | 55 | 34 |
| РСЛ183017-А-3С | 85 | 121.44 | 34 |
| СЛ{0}ПП-2НР-Ц3-Л091 | 30 | 55 | 34 |
| СЛ{0}}ПП | 30 | 55 | 34 |
| СЛ{0}}ПП-Ц3 | 30 | 55 | 34 |
| РСЛ183016-А | 80 | 116.99 | 34 |
| Њ{0}}Е-КСЛ-М1 | 100 | 180 | 34 |
| Њ220-Е-КСЛ-ТВП2 | 100 | 180 | 34 |
| НУП220-Е-КСЛ-ТВП2 | 100 | 180 | 34 |
| СЛ045006-ПП-2НР | 30 | 55 | 34 |
| НУ220-Е-КСЛ-ТВП2 | 100 | 180 | 34 |
| СЛ{0}}ПП-Л091 | 30 | 55 | 34 |
| СЛ{0}}ПП-РР | 30 | 55 | 34 |
| НУ{0}}Е-КСЛ-М1 | 100 | 180 | 34 |
| СЛ{0}}АЦ3-2С | 85 | 130 | 34 |
